摘要：

阴离子交换膜(AEM)制氢作为新一代绿氢技术，兼具碱性环境的低成本与非贵金属催化剂优势，且对启停和波动工况具有良好的适应性。然而，阴离子交换膜(AEM)工艺对CO₂、NH₃等杂质更为敏感， 膜稳定性与电解液纯度要求极高。全流程的水质、气体纯度、微量杂质及辅助系统的在线测量，是保障膜寿命、提高氢气纯度、防止碳酸盐沉淀及实现安全运行的关键。德国MZD Analytik GmbH为阴离子交换膜(AEM)制氢厂提供“从源头到产品、从安全到环保”的一站式测量解决方案。

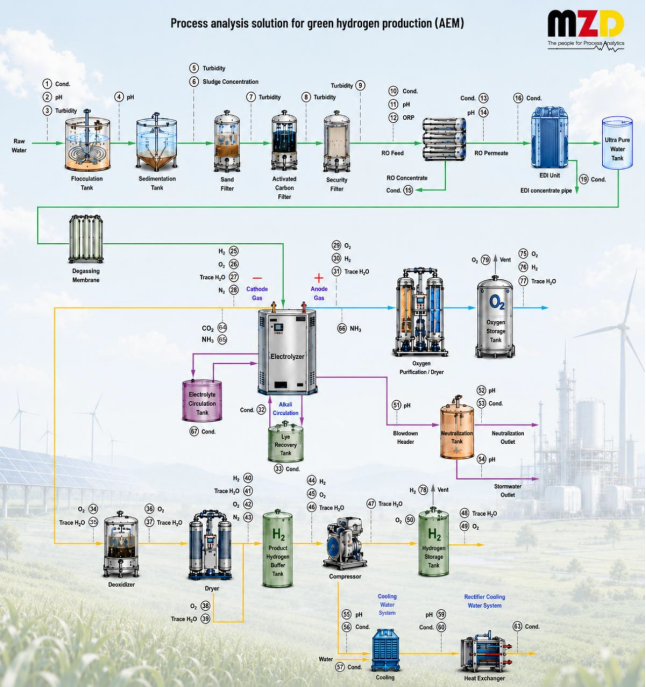

1. 阴离子交换膜(AEM)制氢全流程测控点示意图

2. 阴离子交换膜(AEM)制氢全流程测控点一览表

        3. 原水与预处理模块：奠定纯水品质基础

阴离子交换膜(AEM)制氢对电解用纯水的电导率、杂质离子和颗粒物有严格要求，否则会导致膜污染、电极副反应和电解液劣化。

· 原水取水口（序1-3）：测量电导率（0~5000 µS/cm）、pH（0~14）、浊度（0~200 NTU）。意义在于监控水源季节性盐度变化、酸碱冲击及悬浮物基准。

· 絮凝沉淀过滤（序4-7）：絮凝池出口pH（0~14）控制絮凝剂优化；沉淀池出口浊度（0~50 NTU）评估沉淀效果；污泥浓度（0~50 mg/L）确保沉淀后出水达标；砂滤器出口浊度（0~5 NTU）验证过滤效果。

· 活性炭及软化（序8）：活性炭过滤器出口浊度（0~2 NTU）监测炭粉泄漏，防止后续膜系统堵塞。

· 反渗透（RO）系统（序9-15）：RO保安过滤器出口浊度（0~1 NTU）为最后物理屏障；RO 进水总管同时测量电导率（0~2000 µS/cm）、pH（6.5-7.5）和ORP（-500~500 mV）—— ORP监测氧化性物质（如余氯）以免氧化RO膜；RO产水总管道电导率（0~100 µS/cm）计算总脱盐率，pH反映产水酸碱平衡；RO浓水管道电导率（0~5000 µS/cm）监控盐分积累和结垢风险。

· EDI及超纯水（序16、19）：EDI进水确保电导率<20 µS/cm（量程0~50 µS/cm），EDI浓水管道电导率（0~100 µS/cm）监控运行状态。EDI产水电导率可低至0.06 µS/cm以下，为电解槽提供高品质补水。

4. 电解槽气体在线分析：安全与效率的双重保障

电解槽阴极和阳极出口气体组成是制氢核心监控点，同时新增CO₂和NH₃测量以评估膜性能。

· 阴极出口总管（序25-28）：

o H₂浓度（0~100 vol%）实时计算产氢量。

o O₂含量（0~2 vol%）判断隔膜泄漏。

o 微量水分（0~1000 ppm）评估干燥负荷。

o N₂含量（0~1 vol%）监测空气渗入（如垫片泄漏）。

· 阳极出口总管（序29-31）：

o O₂浓度（0~100 vol%）安全监控。

o H₂含量（0~4 vol%）为关键安全指标——当H₂混入氧气侧超过4 vol%即进入爆炸范围。

o 微量水分（0~1000 ppm）用于干燥负荷评估。

5. AEM特有杂质监测：CO₂与NH₃

    AEM工艺对空气中的CO₂和膜降解产生的NH₃极为敏感，必须在线监控。

· 阴极出口总管CO₂含量（序64）：量程0~1 vol%，采用红外气体分析仪。CO₂会穿透阴离子交换膜并与电解液反应生成碳酸盐，导致离子电导率下降并可能堵塞多孔传输层。实时监测CO₂ 含量可判断膜状态和CO₂吸收效果。

· 阴极出口总管NH₃含量（序65）：量程0~20 ppm，采用激光气体分析仪。NH₃是阴离子交换膜降解的特征产物，在线监测可预警膜化学老化。

· 阳极出口总管NH₃含量（序66）：量程0~20 ppm，同样采用激光气体分析仪。阳极侧NH₃可能来自副反应或跨膜迁移，监测其变化有助于判断膜完整性。

· 电解液循环罐电导率（序67）：量程0~500 mS/cm，四电极电导率仪。监控电解液中杂质积累（如碳酸盐、硫酸盐）以及是否发生碳酸钾沉淀，决定电解液更换或再生时机。

6. 氢气纯化干燥：达到燃料电池级纯度

纯化系统将粗氢（约99%纯度）提纯至99.999%以上，需严格测控。

· 脱氧器入口（序34-35）：O₂含量（0~1000 ppm）判断是否需要脱氧；微量水分（0~1000 ppm）评估干燥前负荷。

· 脱氧器出口（序36-37）：O₂含量降至0~10 ppm验证脱氧效果；水分降至0~500 ppm（脱氧生成水需后续深度干燥）。

· 再生气体管道（序38-39）：O₂（0~1 vol%）和微量水分（0~100 ppm）监控再生气体品质，防止空气混入影响吸附剂再生。

· 产品氢气缓冲罐（序40-43）：最终产品检测要求极其严格——

o H₂浓度99.5~100 vol%。

o 微量水分0~10 ppm。

o O₂含量<5ppm（量程0~10 ppm）。

o N₂含量<50ppm（量程0~100 ppm）。

7. 氢气压缩与储存：安全与品质的最后防线

· 压缩机入口（序44-46）：H₂纯度（99.5~100 vol%）、O₂（0~10 ppm）及微量水分（0~50 ppm）。O₂含量是压缩过程防爆的核心指标，微量水分防止压缩时冷凝导致液击或腐蚀。

· 压缩机出口（序47）：再次测量微量水分（0~50 ppm），确认压缩过程无额外水分引入。

· 储罐出口管道（序48-49）：微量水分（0~10 ppm）和O₂含量（0~10 ppm），确保长期储存后氢气品质仍满足终端要求。

· 储罐顶部气相（序50）：O₂含量（0~10 vol%），长期储存后顶部可能因扩散或泄漏积聚氧气，需防爆预警。

8. 氧气纯化储存（副产氧利用）

对于副产氧的外售或回用，需监测：

· 产品氧出口（序75-77）：O₂浓度90~100 vol%；H₂含量0~4 vol%，控制氧气中氢含量防止进入爆炸区间；微量水分0~1000 ppm防止管道腐蚀。

9. 放空/排放系统：安全泄压的关键监控

· 氢气放空总管（序78）：H₂浓度0~100 vol%，监测放空气可燃性，确保泄压时不进入爆炸范围。

· 氧气放空总管（序79）：H₂含量0~4 vol%，监测富氧环境下氢污染风险。

        10. 废水环保及公用工程：合规与降本

· 废水环保（序51-54）：电解槽排污及中和池pH（0~14）和电导率（0~20000 µS/cm）控制中和达标排放；雨水排放口pH监控初期雨水。

· 冷却水系统（序55-57）：冷却塔回水pH（0~14）防止酸性腐蚀；回水电导率（0~10000µS/cm）控制浓缩倍数；补水（0~1000 µS/cm）监控补水水质。确保换热效率，减少结垢。

· 锅炉系统（序59-62）：给水pH（8.5-9.5）和电导率（0~10 µS/cm）监控给水纯度；炉水pH（9-11）和电导率（0~5000 µS/cm）监控浓缩倍数，预防腐蚀和积盐。

· 整流柜冷却水（序63）：电导率0~10 µS/cm保证冷却水绝缘性能，防止高压泄漏。

11. 德国MZD Analytik GmbH全流程测量仪表解决方案

针对上述所有测控点，德国MZD Analytik GmbH提供如下仪表测量解决方案：

· 氢气/氮气/氧气/二氧化碳/氨气气体分析：

o 绿氢纯度分析仪，属于德国联邦政府中小企业核心创新计划（ZIM），该分析仪在99.5%~100 vol%窄量程内具有超高灵敏度与极低线性误差，能够精准捕捉氢气浓度的微小变化；响应速度快，可实时反映工艺波动；受环境温度及流量变化影响很小。可同时满足H₂纯度、O₂含量、H₂O含量、N₂含量的多参数测量，一台仪器即可替代传统气相色谱仪，大幅降低设备投入与运维成本。产品主要应用于产品氢气纯度分析场景，为判断绿氢纯度是否符合国际标准要求提供可靠监测数据。

o 绿氢分析仪，德国ZIM创新产品。在电解水制绿氢的实际应用中，电解槽产出的氢气含有大量水蒸气。若不对其处理，水蒸气会直接影响传感器读数，导致测量误差高达2%H₂，严重时会损坏传感器。德国MZD Analytik热导式绿氢分析仪的创新在于其内置温度与湿度补偿算法，同时集成了防冷凝和防尘设计，能有效校正水蒸气干扰，确保在高湿、高热的电解槽出口等恶劣工况下稳定、准确工作，实现低漂移、长寿命、快速响应。

o 光学/电化学/顺磁氧气分析仪，推荐光学氧分析仪，基于荧光猝灭原理的全固态传感 器，无耗材、响应快、漂移极低，使用寿命预计可达5年以上。内置大气压补偿——自动将测量的氧分压准确换算为真实体积浓度，彻底消除因天气变化等环境气压波动带来的测量偏差。未经补偿时，大气压变化1%即导致测量值偏差1%；日常波动2~3%、恶劣天气5~7%、极端台风超11%。大气压补偿功能可实时修正这一影响，确保氧气浓度读数稳定真实，无需频繁校准。

o 伽伐尼电池微量氧分析仪，量程0~10 ppm及0~1000 ppm，内置大气压补偿。该功能可实时修正大气压变化对氧分压测量的影响，避免天气变化引起的大气压波动导致的读数漂移和误报警，保证微量氧检测数据一致可信。

o 激光气体分析仪，基于可调谐二极管激光吸收光谱（TDLAS）技术，专用于NH₃的高精度在线监测。TDLAS技术具有无与伦比的选择性，通过0.05 nm窄带宽激光精准锁定目标气体吸收峰，不受H₂、H₂O、CO₂等背景气体的交叉干扰，响应速度快（秒级），无需定期校准。

o 红外气体分析仪，采用非色散红外（NDIR）技术，适用于CO₂穿透监测。线性误差小，测量精准；传感器样品池长期稳定性好；响应快速，温度压力补偿，零漂小。

· 微量水分测量：

在电解水制氢的应用场景中，从电解槽出口到产品氢气缓冲罐的全流程，都需要严格控制微量水分。五氧化二磷电解法微量水分仪基于法拉第定律进行绝对测量，具有稳定、不漂移的特性。它能可靠应用于氢气、氧气等多种气体，通用性强。在需要时，其传感器电极膜层可进行再生，维护费用极低。

· pH/ORP测量：

德国MZD Analytik采用固态无孔参比电极技术，以电化学活性的离子导电聚合物作为无孔参比液接界，从根本上杜绝了传统电极常见的KCl电解液流失和液接界堵塞问题。该设计使电极不受接地回路电流影响，同时避免了不对称电位的产生，测量精度大幅提升。

传统pH电极在阴离子交换膜(AEM)制氢的碱性、高盐、低电导等恶劣工况下，KCl电解液易扩散，液接界易被污染，造成测量滞后和严重漂移。而德国MZD Analytik固态无孔参比电极技术的pH计响应时间小于5秒，月电位漂移小于1mV，使用寿命通常是传统电极的3-5倍。无孔固态参比电极几乎免维护，对表面结垢的敏感性低，即使在高盐、强电场、腐蚀介质的环境下也能保持长期稳定性和准确度。

在高盐、强电场、腐蚀介质的环境下，德国MZD Analytik固态pH计能将pH控制精度维持在±0.05pH范围内，化学品消耗降低15%-20% ，核心设备更换周期延长一倍，显著降低了生产成本与设备维护压力。配合同系列ORP计，该技术非常适合用于低电导率纯水、电解液、高盐废水等严苛工况，可应用于RO进水氧化性监控、电解槽排污中和控制以及冷却水/锅炉水防腐蚀管理等场景。

· 电导率/浓度测量：四电极设计，消除极化误差，无需频繁校准；内置自诊断与自动温度补偿。测量范围覆盖0~200 µS/cm（超纯水）至0~500 mS/cm（电解液），兼容RO水、电解液、锅炉水、废水等介质。

· 浊度/污泥浓度：成熟可靠，用于原水、沉淀池、过滤器等环节，量程覆盖0~200 NTU至0~10 NTU，满足全流程过滤效果监控。

结论：

        德国MZD Analytik GmbH分析测量解决方案不仅提升了阴离子交换膜(AEM)制氢的安全性（防止氢氧互窜、压缩爆炸、顶部氧气积聚）、保证了产品纯度（燃料电池级H₂），还显著降低了运营维护成本与系统复杂度，是阴离子交换膜(AEM)制氢从设计、运行到市场推广中值得信赖的测量合作伙伴。
